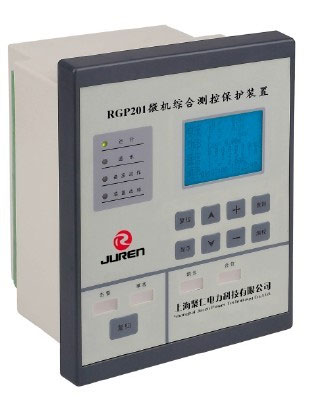

1.1應用范圍
  RGP201微機綜合測控保護裝置是上海聚仁電力科技有限公司自行研發、生產的集測量、控制、保護、通訊一體化的一種經濟型保護；針對配網終端高壓配電室量身定做，以三段式無方向電流保護為核心，配備電網參數的監視及采集功能，可省掉傳統的電流表、電壓表、功率表、頻率表、電度表等，并可通過通訊口將測量數據及保護信息遠傳上位機，方便實現配網自動化；裝置根據配網供電的特性在裝置內集成了備用電源自投功能，可靈活實現進線備投及母分備投功能，大大提高了裝置的使用靈活性為用戶節約了成本。本裝置尤其適用于10kV及以下電壓等級的配網供電終端，作為各類電氣設備和線路的主保護或后備保護。
1.2主要特點
  RGP201微機綜合測控保護裝置不僅擁有配網終端設備的保護功能，而且對配網終端的電壓、電流、頻率、功率、電度量進行采集并進行數字化的處理和計算，并實時顯示在大屏幕液晶上，觀察直觀，直接替代老式的測量?jī)x表；裝置內部集成了斷路器防跳回路，合閘及跳閘保持回路，內部操作回路自適應現有市面上各種斷路器跳合閘電流，交直流通用，斷路器只需引出跳閘線圈及合閘線圈與裝置接口，減少了二次接線；裝置提供預告信號與事故信號出口，方便與中央信號回路接口，保證了信號回路的完整性。使用本裝置，實現了外部接線簡化，解決了以往分立元件保護及測量不易維護的缺點，完全代替開關柜上的保護和測量及操作回路，用一臺微機裝置實現高度集成的所有功能，大大降低成套設備成本。
1）可根據用戶設定的運行方式，自動識別備自投的投入或退出運行，使用時每一條進線均應各自裝一臺線路保護及備自投裝置，自動完成雙向備自投。
2）可就地和遠方控制和操作；可靈活選擇和設定各種保護功能，查詢各種信息，既可通過按鍵就地整定，也可通過后臺計算機遠方整定，時間通過后臺自動同步校正。
3）使用一臺裝置就可實現配網終端的進線、出線、母分及備自投保護，提高了裝置的通用性，減少備品備件的數量。
4）全封閉金屬機箱，型設計，深度僅有100mm，可方便安裝在各種環網柜中；具有很強的抗靜電、抗電磁干擾、抗機械振動能力，適合于分布式就地安裝在開關柜上；裝置設計新穎，結構合理，便于安裝、配線和調試。
5）產品具有優異的抗干擾性能，順利通過了GB/T14598.9中4.1.1規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗、GB/T14598.10中4.1規定的嚴酷等級為Ⅲ級的快速瞬變干擾試驗、GB/T14598.13中3.1.1規定的嚴酷等級為Ⅲ級的1MHz和100KHz脈沖群干擾試驗、GB/T14598.14中4.2規定的嚴酷等級為Ⅲ級的靜放電干擾試驗、IEC60255-22-6:2001第4章規定的嚴酷等級為Ⅲ級的傳導騷擾抗擾度試驗、IEC 60255-22-5:2002第4章規定的嚴酷等級為Ⅱ級的浪涌抗擾度試驗、IEC 60255-22-5:2003第4章規定的嚴酷等級的工頻抗擾度試驗。
6）完善的自檢能力，發現裝置異常能自動告警；具有自保護能力，能有效防止接線錯誤和非正常運行引起的裝置損壞。
7）人機接口符合人機工程設計要求，大屏幕液晶顯示（128×64），菜單化設計，全中文顯示?？娠@示內容包括測量數據、開關量狀態、事件記錄、保護定值和系統參數等等。

RGP201微機型保護裝置具有無方向發信跳閘可選的定時限過流保護，無方向可整定延時的定時限速斷保護，無方向發信跳閘可選的定時限過負荷保護，帶前（后）加速段的不檢無壓的三相一次重合閘，帶滑差閉鎖和低電流閉鎖的低周減載保護，檢無壓無流的備用電源自投功能，兩路作用于發信的開入保護，兩路作用于跳閘的開入保護，分述如下。
2.1電流速斷保護
當任一相電流大于電流速斷保護定值時，裝置出口跳閘，保護出口跳閘時間不大于40ms（包括繼電器固有動作時間），為了躲過線路避雷器的放電時間，電流速斷保護也設置了可以整定的延時時間。
［動作條件］
1）保護壓板投入
2）任意一相電流大于設定的速斷定值Isd
3）超過設定的延時定值Tsd
4）速斷作用于跳閘，發事故信號

2.2定時限過流保護
  當任一相電流大于過定時限過流保護定值時，經延時（延時時間可設），裝置出口，出口可通過過流跳閘壓板投為過流跳閘或過流發信。
［動作條件］
1）保護壓板投入
2）任意一相電流大于設定的定時限過流定值Igl
3）超過設定的延時定值Tgl
4）若過流跳閘為ON則過流作用于跳閘發事故信號
5）若過流跳閘為OFF則過流作用于發信，不跳閘，發預告信號，信號跟隨激勵量
2.3過負荷保護
  當任一相電流大于過負荷電流定值時，經延時（延時時間可設），裝置出口，出口可通過負荷跳閘壓板投為過負荷跳閘或過負荷發信。
［動作條件］
1）保護壓板投入
2）任意一相電流大于設定的過負荷電流定值Igfh
3）超過設定的延時定值Tgfh
4）若負荷跳閘為ON則過負荷作用于跳閘發事故信號
5）若負荷跳閘為OFF則過負荷作用于發信，不跳閘，發預告信號，信號跟隨激勵量

2.4過流加速保護
  過流加速保護適用于當手合或保護重合于故障線路時，可加速跳閘，防止故障擴大。加速保護只在合閘2s內起作用，合閘2s后加速功能自動退出。對于母聯的充電保護只需將加速壓板投入，整定過電流定值及加速時間定值。
［動作條件］
1）保護軟壓板投入
2）合閘2s內
3）任意一相電流大于設定的電流定值Igl
4）超過設定的延時定值Tgljs

2.5零序過流保護
  當線路發生單相接地時，會產生零序電流，零序電流由零序互感器輸入裝置，當零序電流大于設定的零序電流定值時，經延時（延時時間可設），裝置出口。
［動作條件］
1）保護軟壓板投入
2）零序電流大于設定的零序電流定值Iodz
3）超過設定的延時定值Todz

2.6低周減載保護
  該保護可實現分散式的頻率控制，當系統頻率低于設定值時，保護動作切除負荷。保護可通過控制字選擇經低流閉鎖和滑差閉鎖。
低流閉鎖功能：當系統電流低于設定值時閉鎖低周保護。
滑差閉鎖功能：當系統發生故障時，頻率下降過快超過滑差頻率定值時閉鎖低周保護。
［動作條件］
1）保護軟壓板投入
2）線路頻率小于低頻定值fl
3）超過設定的延時定值Tfl
4）二個保護電流均大于低流定值Idl（若低流閉鎖功能投入）
5）頻率滑差小于滑差定值df/dt（若滑差閉鎖功能投入）

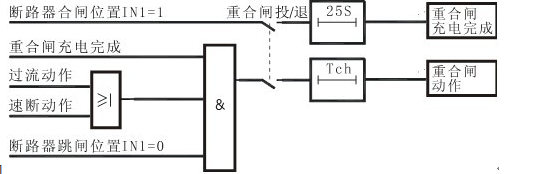

2.7重合閘
  重合閘保護只有在速斷及過電流保護動作跳閘后才啟動。重合閘必須在充電完成后才能動作。此時若發生故障跳閘，重合閘自動啟動并放電，當重合于故障時，后加速（可投退）跳閘，不再重合。重合閘的充放電過程由軟件模擬實現。
  充電條件為：斷路器在合閘位置，經25秒后充電完成
［動作條件］
1）保護軟壓板投入
2）充電完成
3）速斷或過流跳閘
4）超過設定的延時定值Tch

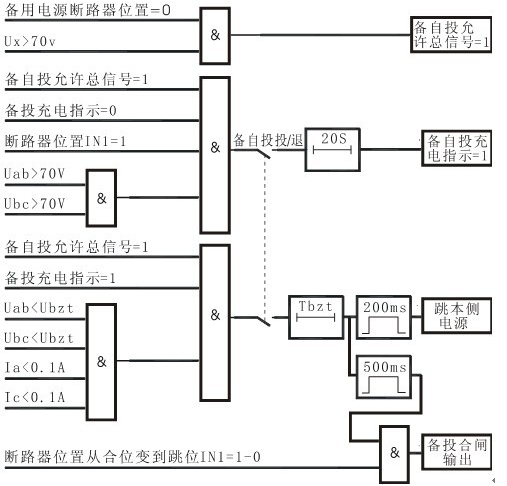

2.8備自投
  對于雙電源供電系統，利用該保護可以實現兩路電源自動互投，典型應用于進線備自投或母分備自投。備自投動作過程為，當檢測到本側電源失壓，備自投保護啟動跳開本側開關，確認本側電源開關跳開后，合備用電源開關。備自投保護必須在充電完成后才能動作。
［充電條件］
1）保護軟壓板投入
2）本側斷路器在合位
3）本側線電壓Min(Uab,Ubc)＞70V
4）備用側斷路器在分位
5）備用側線電壓Ux＞70V
具備以上條件，經20S備自投充電完成。
［動作條件］
1）備自投充電完成
2）本側電源失電（無壓、無流）
3）備用線電壓（Ux）大于70V

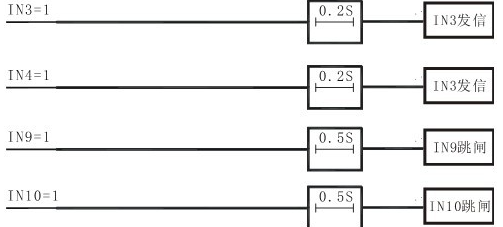

2.9非電量保護
  RGP201提供了四路非電量保護，從一次主設備本體來的非電量信號（如溫度、瓦斯等），由開入量（IN03、IN04、IN09、IN10）接入到裝置，作為非電量保護。設置如下：
［動作條件］
1）相應的開入量接點信號閉合
2）超過設定的延時定值

   危險：在安裝RGP201微機綜合測控保護裝置過程中，裝置帶有的危險電壓有可能會導致設備損壞或人員傷亡。這些電壓主要分布在裝置端子條和交流電流輸入、交流電壓輸入、開關量輸入、繼電器輸出和工作電源、控制電源等回路。本裝置的安裝、調試和檢修操作僅限于經過授權和嚴格培訓的工程技術人員。

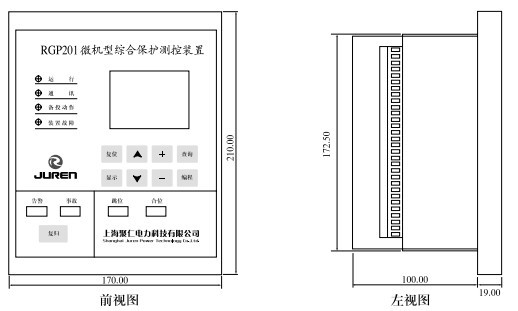

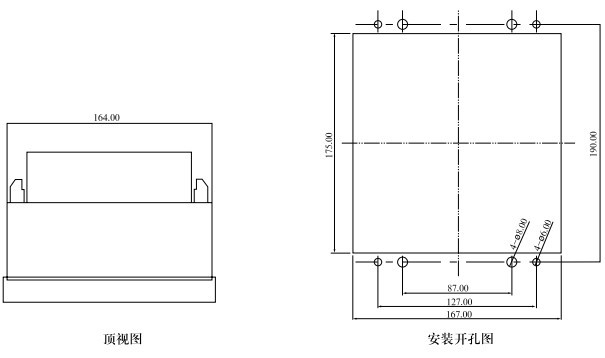

外觀和開孔尺寸
1）環境條件
  RGP201必須安裝在遠離熱源和強電磁場的干燥、整潔處（如開關柜二次儀表室）。要求安裝裝置的屏柜能夠防止裝置遭受油氣、鹽霧、灰塵、腐蝕性蒸汽或其它能通過空氣擴散的有害物質的污染。為便于接線和現場調試，要求屏柜的門能完全打開，安裝空間有一定的裕量，用于接線和放置柜內端子排、短接片、按鈕、指示燈及其它附件。
2）具體安裝操作
  首先要在屏柜前面板上開孔,具體開孔尺寸參見上頁《外觀及尺寸》。將裝置從正面推入方孔內，然后分別安裝四個安裝螺絲，用力擰緊，使裝置面板貼緊在屏柜前面板上，要求無晃動，無傾斜。
  注意：在現場安裝過程中，操作人員可能會碰到緊挨裝置的開關或斷路器，應該對這些開關或斷路器做上相關標記或采取其它安全措施，避免造成安全事故。
2.2接線

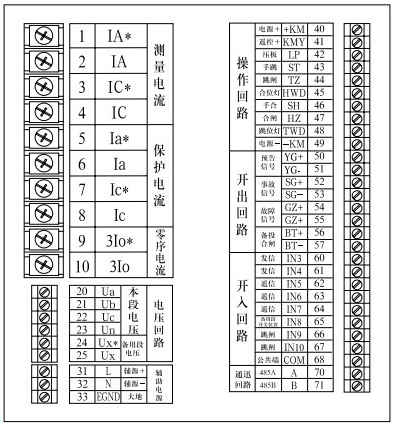

  RGP201后面板的端子分左右排列，如圖2.2所示。其中寬度為10mm的黑色大端子（指電流回路接線端子），由于接入裝置的電流可能較大，接線時要求制作Ｕ型或Ｏ型線頭，以增大接觸面積，并保證可靠連接；其它寬度為5mm的綠色小端子（指直流輸入回路、開關量輸入回路、信號繼電器輸出回路、斷路器操作回路、電壓回路和電源的接線端子），接線時應制作針型線頭。
RGP201后面板接線端子圖



1.所有接線必須嚴格按照工程接線圖紙進行，根據導線電氣編號按順序接線。一旦接線完成，嚴禁隨意更改或觸碰端子。
2.裝置的繼電器輸出涉及到斷路器分閘/合閘操作，因此需要特定的防范措施。
3.由于工程人員在現場檢修、升級或更換RGP201時，需要斷開裝置與運行系統間的所有電氣接線，并從屏柜上取下裝置，因此在初始安裝時，就應該全面考慮以下操作的方便性：
4.交流電壓輸入回路應該有裝在源端的空氣開關或保險絲進行保護，保證裝置能被安全斷開；
5.交流電流輸入回路應該裝設電流短接片，使裝置在電流互感器不開路情況下能被安全斷開；
6.所有導線的布置和走線都應該以方便于在裝置端子上拆線、打開裝置后蓋，甚至將裝置整個拆除為原則。

微機綜合測控保護裝置典型圖紙（請?jiān)诰€咨詢客服或致電聚仁全國統一服務電話：400-000-8012）
