RWYII-D系列無輔源靜態電壓繼電器

所屬類別：電壓繼電器

觸點形式

2副轉換觸點

整定范圍

1=19~130V，2=85~265V，極差1V

過電壓返回系數

0.85~0.95

低電壓返回系數

1.02~1.12

觸點容量

長期允許接通電流為5A（常規）

安裝方式

35mm導軌條安裝

我要詢價留言

產品詳情
相關產品
產品類目
項目業績

RWYII-D系列電壓繼電器概述

RWYII-D系列電壓繼電器是在RWY-D的基礎上進行升級的。體積更小、可無限拼裝，可直接安裝在開關柜的35mm導軌條上。采用無輔助電源集成電路設計，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬。且作為低電壓繼電器使用無抖動現象，可替代電磁型電壓繼電器。

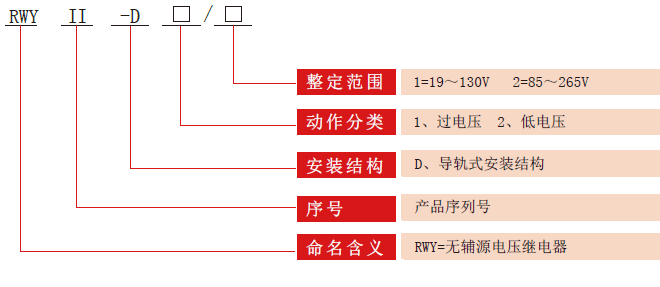

RWYII-D系列電壓繼電器型號分類及含義

RWYII-D系列電壓繼電器技術參數

觸點形式

2副轉換觸點

整定范圍

1=19~130V，2=85~265V，極差1V

過電壓返回系數

0.85~0.95

低電壓返回系數

1.02~1.12

觸點容量

長期允許接通電流為5A（常規）

安裝方式

35mm導軌條安裝

RWYII-D電壓繼電器工作原理

RWYII-D繼電器為靜態繼電器，采用進口集成電路構成；被測量的交流電壓U~ 經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui，經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo 低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高于參考電壓Ue，電平檢測器輸出負信號繼電器處于不動作狀態。

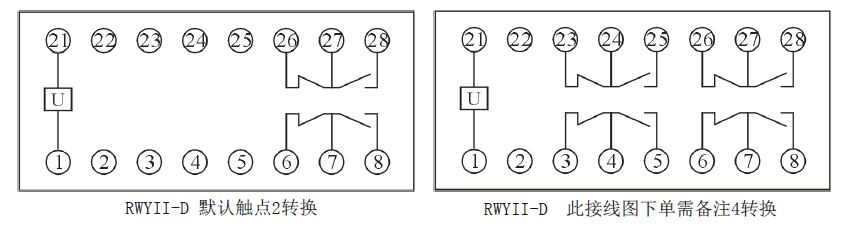

內部接線圖

外形尺寸圖
